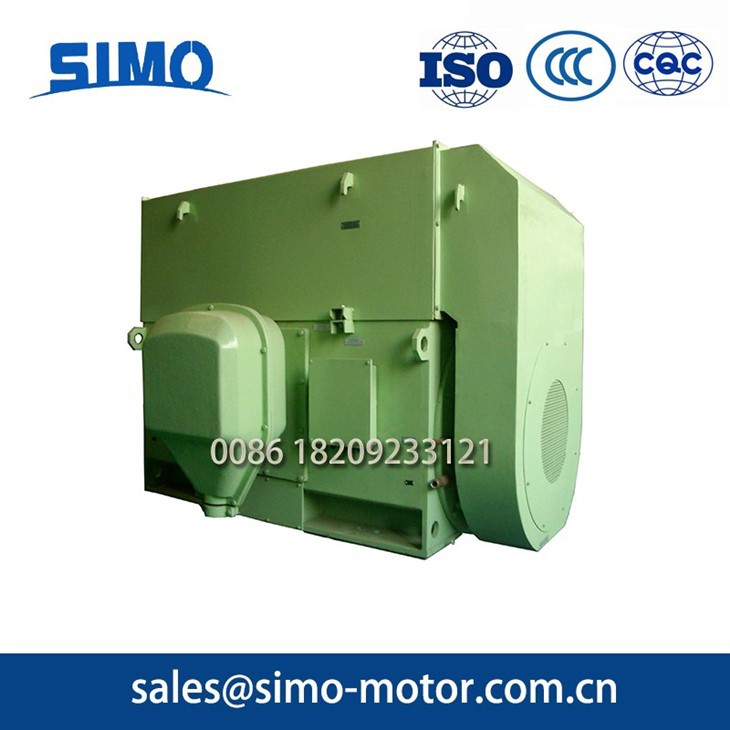

Ykk -560 breve introducción
Esta serie de motores es unMotor de alto voltaje de 6kVMotor asíncrono trifásico de la jaula ardilla con una altura central de 560 mm, con una estructura cerrada y cumplimiento del estándar JB\/T 10315. 2-2002.
Parámetros básicos
Rango de tamaño de marco: 560 mm
Voltaje nominal: 6kV (personalizable)
Frecuencia nominal: 50Hz \/ 60Hz
Rango de velocidad: 3000RPM ({{{2-}} pole), 1500RPM (4-} pole), 1000RPM ({6-}} pole), 750RPM ({8-} pole), 590RPM ({{{{{{9 {9 {9}}} {{{11 {11}}).
Rango de potencia: 355kw ~ 1800kw
Tipo de montaje: IMB3 (horizontal, montado en el pie)
Clase de protección: IP54 \/ IP55 (opcional)
Método de enfriamiento: IC611 (enfriamiento aire-aire)
Clase de aislamiento: Clase F
Requisitos de entorno operativo :
Temperatura ambiente: -15 grado ~ +40 grado
Humedad: Humedad relativa promedio mensual inferior o igual al 90% (temperatura mínima promedio mensual menor o igual a 25 grados)
Lista de modelos de la serie YKK -560
Ykk 5601-2 ykk 5602-2 ykk 5603-2 ykk 5601-4 ykk 5602-4
Ykk 5603-4 ykk 5601-6 ykk 5602-6 ykk 5603-6 ykk 5601-8
Ykk 5602-8 ykk 5603-8 ykk 5601-10 ykk 5602-10 ykk 5603-10
Ykk 5604-10 ykk 5601-12 ykk 5602-12 ykk 5603-12 ykk 5604-12
Motor de alto voltaje YKK de 6kV 560 Tamaño del marco Hoja de datos del motor
| Tipo | Potencia nominal (KW) | Corriente nominal (a) | Velocidad (r\/min) | Eficiencia (%) | Factor de potencia (cos φ) | Max. Torque (par nominal) | Torque bloqueado (par nominal) | Corriente bloqueada (corriente nominal) | J (motor) (kg · m²) | J (carga) (kg · m²) | Misa (kg) | Tiempo de lubricación (h) |
| Ykk 5601-2 | 1400 | 160.5 | 2980 | 95.4 | 0.88 | 1.8 | 0.6 | 7 | 16.9 | 73 | 6570 | 500 |
| Ykk 5602-2 | 1600 | 183.2 | 2980 | 95.5 | 0.88 | 1.8 | 0.6 | 7 | 18.8 | 80 | 6880 | 500 |
| Ykk 5603-2 | 1800 | 205.9 | 2980 | 95.6 | 0.88 | 1.8 | 0.6 | 7 | 25.2 | 86 | 7210 | 500 |
| Ykk 5601-4 | 1250 | 143.6 | 1485 | 95.2 | 0.88 | 1.8 | 0.6 | 6.5 | 66 | 315 | 6890 | 1000 |
| Ykk 5602-4 | 1400 | 160.6 | 1485 | 95.3 | 0.88 | 1.8 | 0.6 | 6.5 | 70 | 345 | 7040 | 1000 |
| Ykk 5603-4 | 1600 | 183.4 | 1485 | 95.4 | 0.88 | 1.8 | 0.6 | 6.5 | 77 | 373 | 7340 | 1000 |
| Ykk 5601-6 | 900 | 107.3 | 990 | 95 | 0.85 | 1.8 | 0.7 | 6.5 | 99 | 737 | 6880 | 2000 |
| Ykk 5602-6 | 1000 | 119 | 990 | 95.1 | 0.85 | 1.8 | 0.7 | 6.5 | 108 | 797 | 7130 | 2000 |
| Ykk 5603-6 | 1120 | 133.2 | 990 | 95.2 | 0.85 | 1.8 | 0.7 | 6.5 | 122 | 875 | 7480 | 2000 |
| Ykk 5601-8 | 630 | 78.2 | 740 | 94.5 | 0.82 | 1.8 | 0.8 | 6 | 113 | 1360 | 6160 | 2000 |
| Ykk 5602-8 | 710 | 88.1 | 740 | 94.6 | 0.82 | 1.8 | 0.8 | 6 | 128 | 1510 | 6340 | 2000 |
| Ykk 5603-8 | 800 | 99.1 | 740 | 94.7 | 0.82 | 1.8 | 0.8 | 6 | 145 | 1650 | 6540 | 2000 |
| Ykk 5601-10 | 500 | 65.9 | 590 | 93.6 | 0.78 | 1.8 | 0.8 | 6 | 124 | 2120 | 6100 | 3000 |
| Ykk 5602-10 | 560 | 73.7 | 590 | 93.7 | 0.78 | 1.8 | 0.8 | 6 | 142 | 2350 | 6400 | 3000 |
| Ykk 5603-10 | 630 | 82.9 | 590 | 93.8 | 0.78 | 1.8 | 0.8 | 6 | 158 | 2610 | 6750 | 3000 |
| Ykk 5604-10 | 710 | 93.2 | 590 | 94 | 0.78 | 1.8 | 0.8 | 6 | 160 | 2720 | 7040 | 3000 |
| Ykk 5601-12 | 355 | 49.6 | 495 | 93 | 0.74 | 1.8 | 0.7 | 6 | 119 | 2410 | 5884 | 3000 |
| Ykk 5602-12 | 400 | 55.7 | 495 | 93.3 | 0.74 | 1.8 | 0.7 | 6 | 130 | 2670 | 6160 | 3000 |
| Ykk 5603-12 | 450 | 62.7 | 495 | 93.4 | 0.74 | 1.8 | 0.7 | 6 | 144 | 2870 | 6420 | 3000 |
| Ykk 5604-12 | 500 | 69.4 | 495 | 93.7 | 0.74 | 1.8 | 0.7 | 6 | 156 | 2990 | 6680 | 3000 |
Características del producto
✅ Alta eficiencia y ahorro de energía: diseño optimizado, que cumple con los estándares motorizados de alta eficiencia
✅ Bajo ruido y baja vibración: estructura estable, operación suave
✅ Alta fiabilidad: aislamiento de clase F, proceso de impregnación de presión de vacío (VPI), humedad y temperatura resistente
✅ Mantenimiento fácil: estructura cerrada, cubierta protectora extraíble para una inspección conveniente
✅ Fuerte adaptabilidad: adecuado para varias cargas industriales
Características estructurales
Marco: estructura de tipo de caja de acero soldado, alta rigidez, liviano
Estator: estructura de ajuste de prensa externa, aislamiento de baja resina de clase F, proceso VPI
Rodamientos: rodamientos o rodamientos deslizantes (seleccionados según la potencia y la velocidad)
Diseño de protección: IP54\/IP55, algunos modelos se pueden actualizar a niveles de protección más altos
Campos de aplicación
Industria general: fanáticos, compresores, bombas, trituradoras, equipos de transmisión
Industria de energía: impulsos auxiliares de planta de energía
Minería\/metalurgia: trituradores, molinos de pelota, sistemas de transmisión
Otros: químicos, materiales de construcción, mecanizado, etc.
Explicación del modelo (ejemplo: ykk 5601-4)
Ykk: Rotor de jaula de ardilla cerrada motor asincrónico con enfriador aire-aire
5601 : Altura central de 560 mm, longitud del núcleo No.1
4 : 4- Pole Motor (1500RPM)

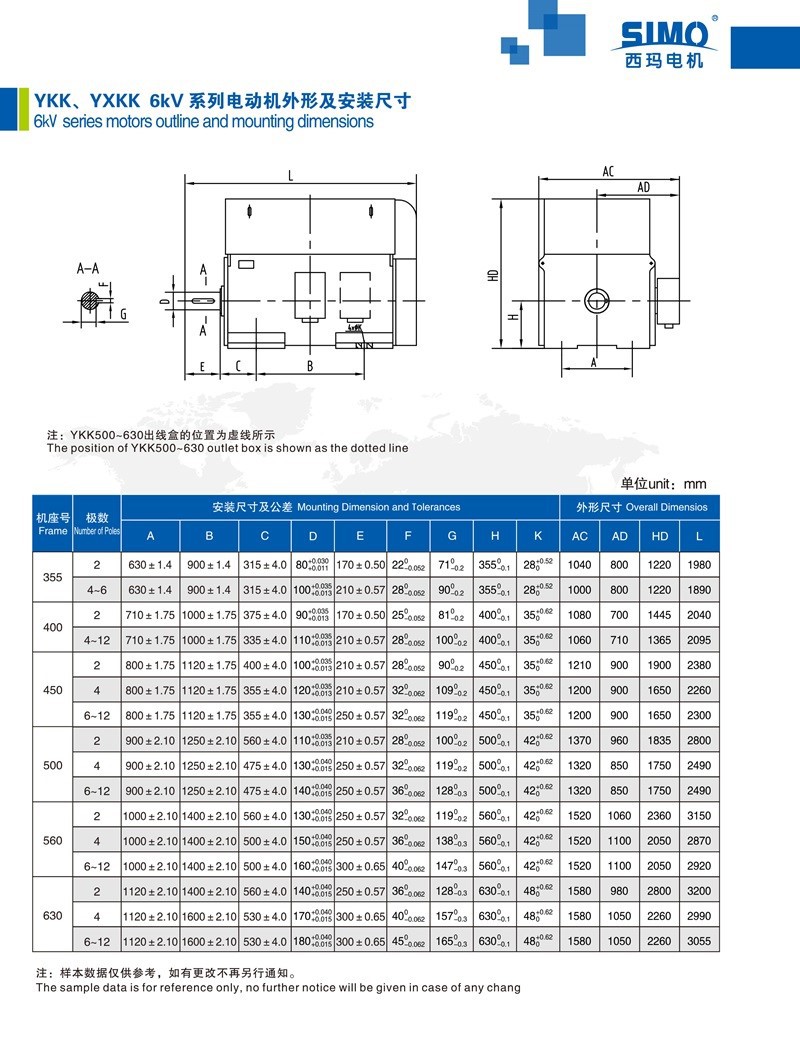

Dimensiones de catálogo de motor de alto voltaje YKK 6kV
Instrucciones de pedido
⚠ Notas importantes:
La unidad de correa está prohibida para 2- pole y 4- Pole Motors(Consulte por excepciones)
2- motores de polo predeterminado a la rotación en sentido horario(Especifique si se requiere rotación en sentido antihorario)
Los requisitos especiales de voltaje\/frecuencia deben negociarse por adelantado
Resumen
Los motores de alto voltaje de la serie Xi'an Simo Ykkson adecuados para entornos industriales de servicio pesado, con alta eficiencia, confiabilidad y fácil mantenimiento. Son ampliamente utilizados en minería, energía, metalurgia y otras industrias. Preste atención al número de poste, la dirección de rotación y las restricciones de accionamiento al ordenar.
Ykk -560-6 KV Motor de alto voltaje, Elige a Simo, ¡elige calidad!
