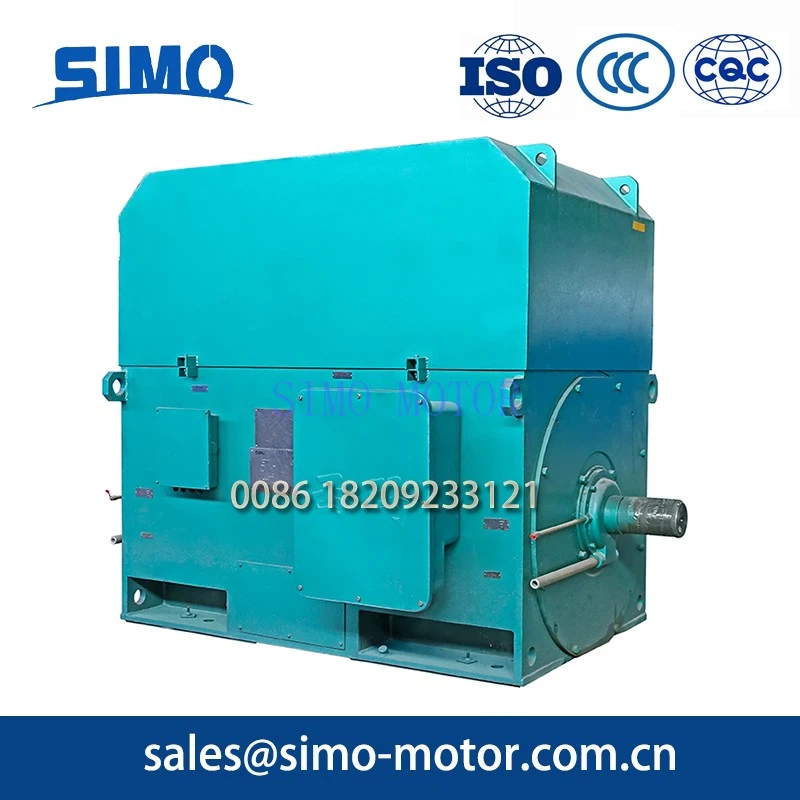

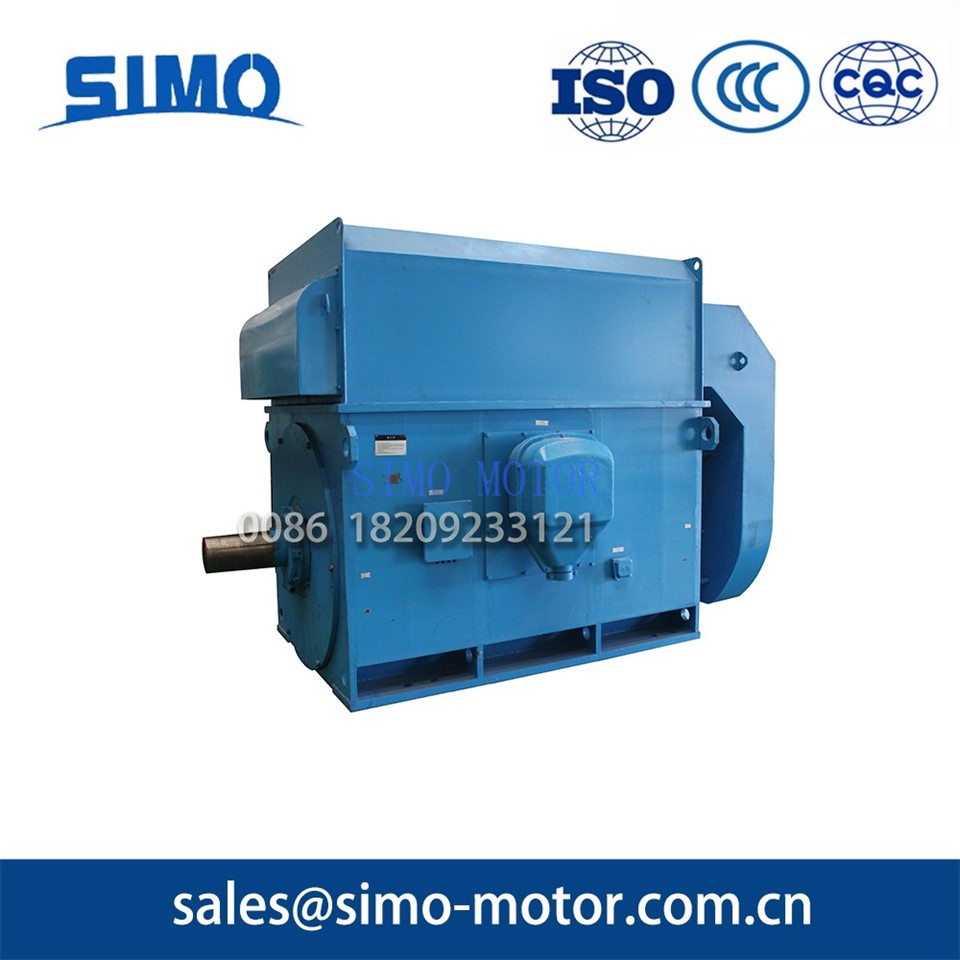

Descripción general del motor
La serie de 1120KW refrigerada por IC611 (H500, H560, H630)motor de alto-voltajees un motor de inducción con rotor de jaula de ardilla-con una clase de protección IP44, IP54 o IP55 (según el estándar GB/T1993).
El motor de alto voltaje Xi'an SIMO IC611-refrigerado de la serie 1120KW presenta alta eficiencia, ahorro de energía, bajo nivel de ruido, vibración mínima, diseño liviano, rendimiento confiable y fácil instalación y mantenimiento.
Esta serie de motores es adecuada para accionar diversas maquinarias, como ventiladores, compresores, bombas de agua, trituradoras, máquinas herramienta y otros equipos. También puede servir como motor de minas de carbón, industrias de maquinaria, centrales eléctricas y diversas empresas industriales.
La estructura del motor y el tipo de montaje son IMB3, con un ciclo de trabajo continuo (S1) como clasificación estándar. La frecuencia nominal es de 50 Hz y el voltaje nominal es de 6 KV o 10 KV. Se pueden personalizar otros niveles de voltaje o requisitos especiales bajo pedido.
| Tamaño del marco: | 500.560.630 mm |
| Tensión nominal: | 6kV/10kV (personalizable) |
| Frecuencia nominal: | 50Hz/60Hz |
| Velocidad: | 3000 rpm, 1500 rpm, 1000 rpm, 750 rpm |
| Rango de potencia: | 1120KW |
| Tipo de montaje: | IMB3 |
| Clase de protección: | IP54/IP55 |
| Método de enfriamiento: | IC611 |
| Clase de aislamiento: | F |
Temperatura ambiente:
Varía según las estaciones pero no excede40 grados
Temperatura mínima del aire ambiente:-15 grados
Condiciones de humedad:
La humedad relativa máxima promedio mensual en el mes más húmedo:90%
La temperatura mínima media mensual en el mismo mes:Menor o igual a 25 grados
Características técnicas
Xi'an SIMOIC611 refrigeradoMotor de inducción de alto-voltaje serie 1120KW (H500, H560, H630)
Estructura de marco cerrado:
El motor adopta un bastidor de placa de acero soldado, que ofrece una construcción liviana y alta rigidez. Se proporcionan cubiertas protectoras y paneles de acceso en ambos lados y en la parte superior del marco, lo que permite una fácil inspección y mantenimiento.
Diseño del estator:
El estator presenta una estructura de ajuste-a presión externa-deslizante. El devanado del estator utiliza aislamiento de resina baja-Clase F, con extremos firmemente fijados y sujetos. El proceso de impregnación por presión al vacío (VPI) con barniz sin disolventes-garantiza un excelente aislamiento, resistencia mecánica y resistencia a la humedad.
Opciones de rodamientos:
Se encuentran disponibles tanto rodamientos como rodamientos deslizantes, dependiendo de la potencia y la velocidad del motor. La clase de protección estándar es IP54, que puede actualizarse si se requiere una mayor protección del motor.
Especificaciones parciales del modelo.
| Tipo | Potencia nominal (kW) | Corriente nominal (A) | Velocidad (r/min) | Eficiencia (%) | Factor de potencia (cosФ) | Par máximo/Par nominal | Par bloqueado/Par nominal | Corriente bloqueada/corriente nominal | J (Motor) (kg·m²) | J (Carga) (kg·m²) | Masa (kg) | Tiempo de lubricación (h) |
| YKK5603-2 | 1120 | 78 | 2985 | 94.2 | 0.88 | 1.8 | 0.55 | 7 | 32.5 | 53 | 7336 | 500 |
| YKK5601-4 | 1120 | 76.9 | 1490 | 94.5 | 0.89 | 1.8 | 0.7 | 7 | 46.8 | 380 | 6360 | 1000 |
| YKK6301-6 | 1120 | 79.4 | 995 | 94.7 | 0.86 | 1.8 | 0.6 | 6 | 121 | 1120 | 7930 | 2000 |
Perfil de la empresa
Xi'anSimo MotorCo., Ltd. (anteriormente Xi'an Simo Motor Factory) es un fabricante profesional de motores eléctricos en la industria de maquinaria de China. Los motores que produce incluyen motores de CA y CC de tamaño grande - y mediano -, alto - y bajo - voltaje, motores de CA y CC, motores síncronos, motores de alta - eficiencia y motores a prueba de explosión -. Es un proveedor de sistemas de energía que integra diseño y fabricación de motores, procesamiento mecánico e ingeniería completa de automatización.
